Como instalar um ventilador centrífugo em um sistema de dutos?
Como fornecedor de fãs centrífugo, testemunhei em primeira mão o impacto transformador que esses dispositivos poderosos podem ter em vários ambientes industriais e comerciais. Os ventiladores centrífugos são componentes essenciais em muitos sistemas de ventilação e manuseio de ar, oferecendo movimento eficiente do ar e geração de pressão. No entanto, a instalação adequada em um sistema de dutos é crucial para garantir o desempenho ideal. Neste blog, vou guiá -lo através da etapa - por um processo de instalação de um ventilador centrífugo em um sistema de dutos.
Etapa 1: Preparação
Antes de iniciar a instalação, é importante reunir todas as ferramentas e materiais necessários. Você precisará de uma fita adesiva, chaves de fenda, chaves, selantes e grampos de duto. Além disso, verifique se você possui o equipamento de segurança certo, como luvas e óculos de segurança.
Inspecione o ventilador centrífugo e o sistema de dutos quanto a qualquer dano. Verifique as especificações do ventilador para garantir que seja compatível com o seu sistema de dutos em termos de tamanho, requisitos de fluxo de ar e recursos de pressão. Também é uma boa idéia revisar o manual de instalação do fabricante, pois diferentes modelos podem ter requisitos de instalação específicos.
Etapa 2: selecione o local da instalação
A localização do ventilador centrífugo no sistema de dutos é fundamental. O ventilador deve ser instalado em uma área bem -ventilada com espaço suficiente para manutenção e operação. Evite áreas propensas a alta umidade, temperaturas extremas ou onde o ventilador pode ser exposto a danos físicos.
O ventilador deve ser colocado em uma seção reta do duto para minimizar as interrupções do fluxo de ar. Se possível, instale o ventilador próximo à fonte da ingestão ou escape de ar para reduzir o comprimento do duto e minimizar as perdas de pressão.
Etapa 3: Montando o ventilador
Primeiro, marque os pontos de montagem no duto de acordo com as dimensões do ventilador. Use uma fita de medição para garantir a colocação precisa. Furos nos pontos marcados, certificando -se de que eles são do tamanho certo para os parafusos de montagem.
Coloque o ventilador nos pontos de montagem e alinhe os orifícios no ventilador com os orifícios no duto. Insira os parafusos de montagem e aperte -os usando uma chave inglesa. Verifique se o ventilador está preso com segurança para evitar vibrações e movimento durante a operação.
Etapa 4: conectando o duto
Conecte a entrada e saída do ventilador centrífugo ao sistema de ductos. Use grampos do duto para proteger as conexões. Certifique -se de que as conexões estejam com ar para evitar o vazamento de ar. Aplique um selante ao redor das bordas das conexões para melhorar ainda mais a vedação.
Ao conectar o duto, verifique se a direção do fluxo de ar está correta. A entrada do ventilador deve ser conectada à seção do duto onde o ar está sendo desenhado e a tomada deve ser conectada à seção onde o ar está sendo expulso.
Etapa 5: conexão elétrica
A conexão elétrica é uma parte crucial do processo de instalação. Deve ser realizado por um eletricista qualificado para garantir a segurança e a conformidade com os códigos elétricos locais.
Primeiro, desligue a fonte de alimentação para a área onde o ventilador será instalado. Conecte os fios elétricos do ventilador à fonte de energia de acordo com o diagrama de fiação fornecido no manual de instalação. Verifique se todas as conexões estão seguras e isoladas para evitar riscos elétricos.
Instale um comutador ou dispositivo de controle adequado para permitir a operação fácil do ventilador. Teste a conexão elétrica ativando a fonte de alimentação e verificando se o ventilador iniciar e funcionar sem problemas.
Etapa 6: Balanceamento e teste
Após a conclusão da instalação, é importante equilibrar o fluxo de ar no sistema de dutos. Use um anemômetro para medir o fluxo de ar em diferentes pontos do duto. Ajuste os amortecedores no sistema do duto para garantir que o fluxo de ar seja distribuído uniformemente.
Teste o desempenho do ventilador executando -o em velocidades diferentes. Verifique se há ruídos, vibrações ou sinais incomuns de superaquecimento. Monitore as leituras de pressão e fluxo de ar para garantir que o ventilador esteja operando dentro dos parâmetros especificados.
Etapa 7: verificações de manutenção e segurança
A manutenção regular é essencial para manter o ventilador centrífugo e o sistema de dutos em boas condições de trabalho. Estabeleça um cronograma de manutenção que inclua a limpeza das lâminas do ventilador, verificando as conexões elétricas e inspecionar o duto para vazamentos ou danos.
Instale guardas de segurança ao redor do ventilador para evitar contato acidental com peças móveis. Forneça instruções claras aos operadores sobre como operar com segurança e manter o ventilador.

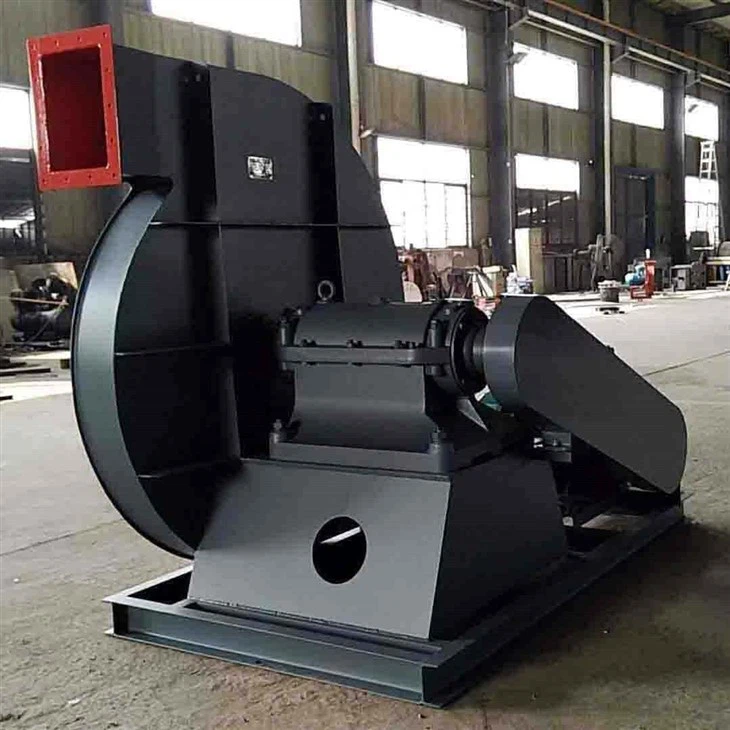

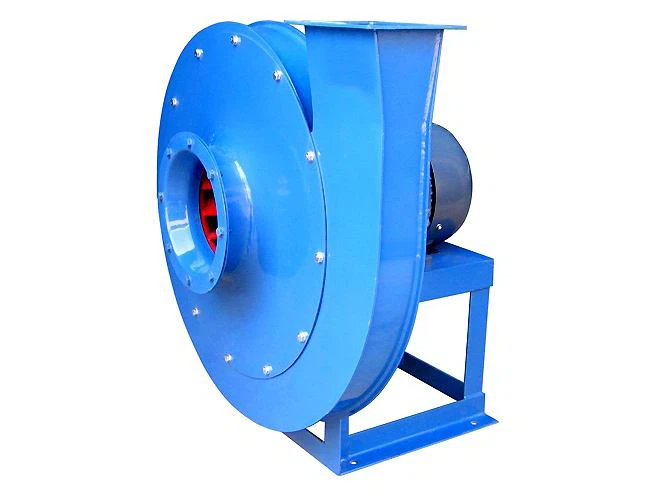

Os fãs centrífugos vêm em vários tipos e modelos para atender a diferentes aplicações. Para requisitos de alta pressão, você pode explorar nossoVentilador de alta pressão. Se você precisa de um ventilador para ambientes de alta temperatura, nossoEquipamento de ventilação industrial de soprador de ar de alta temperaturaé uma ótima escolha. E para soluções de economia de energia nas aplicações de escape de caldeiras, considere nossoEnergia - Salvando o exaustor da caldeira.
Se você estiver no mercado para um fã centrífugo ou precisar de mais assistência na instalação ou manutenção, não hesite em alcançar. Estamos aqui para ajudá -lo a encontrar a solução perfeita para suas necessidades de ventilação. Entre em contato conosco para iniciar uma discussão de compras e leve seu sistema de ventilação para o próximo nível.
Referências
- Manual de ASHRAE - Sistemas e equipamentos HVAC. Sociedade Americana de Aquecimento, Refrigeração e Engenheiros de Condicionamento de Ar.
- Manuais de instalação do fabricante para fãs centrífugos.
